KI-Racks mit 132 kW: Der CDU-Kreislauf muss vor der Serverinstallation validiert werden
In der Praxis ziehen NVIDIA GB200 NVL72 Racks laut Schneider Electric etwa 132 kW pro Rack. Die nächste Generation Vera Rubin zielt auf 200 kW und darüber hinaus. Bei diesen Leistungsdichten ist die Kühlmittelverteileinheit (CDU) die kritischste Komponente in der thermischen Kette. Eine unabhängige CDU-Kreislaufvalidierung vor der Produktivinstallation ist nicht mehr optional, sondern Teil der Standard-Inbetriebnahmesequenz.
Marktdaten
Der globale Markt für Rechenzentrums-Flüssigkühlung wurde 2025 auf 6,7 Mrd. USD geschätzt und soll bis 2033 auf 29,5 Mrd. USD wachsen (CAGR 20,1 %, Grand View Research 2026). Vor 2022 setzten über 90 % der Rechenzentren auf Luftkühlung. Bis 2026 erwarten 38 % der Unternehmen den Einsatz von Flüssigkühlung (Uptime Institute).
1. Prüfumfang der CDU-Kreislaufvalidierung
| Prüfparameter | Testverfahren | Kritisches Kriterium |
|---|---|---|
| Durchflussregelung | Stufenweise Lasterhöhung von 20 kW auf 120 kW in 20-kW-Schritten | Durchflussstabilität über den gesamten Lastbereich; keine Abweichung >5 % vom Sollwert |
| Temperaturregelgenauigkeit | Dauerlast bei Nennleistung, kontinuierliche Aufzeichnung | Vorlauftemperatur ±1 °C vom Sollwert im stationären Zustand |
| Transientenverhalten | Sprung von 10 % auf 90 % Nennlast, Aufzeichnung der Einschwingzeit | Rückkehr in den Toleranzbereich innerhalb der spezifizierten Regelzeit |
| Redundanzumschaltung | Erzwungene Pumpenumschaltung unter Volllast | Durchflussabfall <10 % während der Umschaltung; kein Alarm-Trigger |
| Leckageerkennung | Simuliertes Leckageereignis mit Überprüfung der Alarmkette | Alarmauslösung und Pumpenabschaltung innerhalb der spezifizierten Reaktionszeit |
Entscheidender Punkt
Das Transientenverhalten ist der aussagekräftigste Test. Hier zeigen sich Schwächen in der PID-Regelung, die im stationären Betrieb nicht sichtbar sind. GPU-Training-Cluster erzeugen innerhalb von Sekunden Lastsprünge von nahezu null auf Volllast.

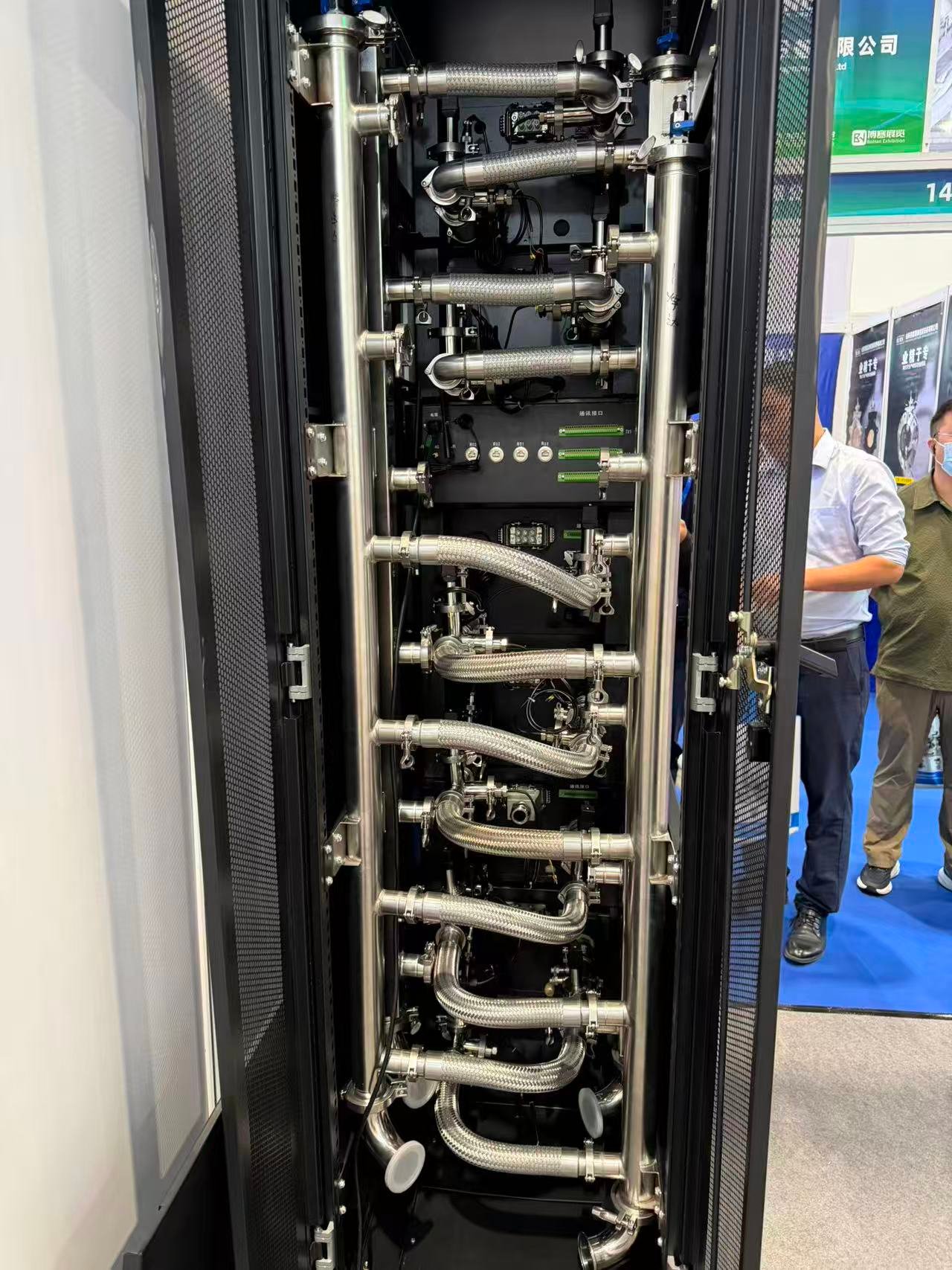

2. Die Rolle der flüssigkeitsgekühlten Lastbank
|
Präzise Laststufung Leistungsvorgabe in Stufen von 1 kW. Ermöglicht die präzise Identifikation der Regelgrenze des CDU — bei welcher Last die Durchflussregelung nachlässt. |
Transienten-Simulation Leistungssprünge in definierter Zeitrampe. Unverzichtbar für die Validierung der PID-Parameter des CDU-Reglers. |
Automatisierte Dokumentation Kontinuierliche Datenerfassung mit ≥1 Hz. Automatische Berichterstellung — kein manuelles Zusammenstellen von CSV-Daten. |
|
Sicherheitslogik Automatische Lastabschaltung bei Kühlmittelausfall. Übertemperaturschutz mit konfigurierbaren Schwellenwerten. Physischer Not-Aus. |
Modbus-TCP-Integration Passive Überwachung oder aktive Steuerung des CDU. Synchrone Datenaufzeichnung mit automatischem Zeitstempelabgleich. |
Multi-Unit-Parallelbetrieb Master-Controller koordiniert mehrere Lastbänke. Geeignet für CDU-Prüfungen im Bereich 500 kW–1 MW. |
3. UQD-Steckverbinder und CDU-Schnittstellenkette
UQD (Universal Quick Disconnect) ist ein offener Standard für Flüssigkühl-Schnellkupplungen, der von Intel im Rahmen des Open Compute Project (OCP) entwickelt wurde. Vor der UQD-Standardisierung verwendete jeder Hersteller proprietäre Steckverbinder — Kaltplatten, Verteiler und CDUs verschiedener Anbieter waren nicht miteinander kompatibel.
UQD-Spezifikationen nach OCP v2.0.1
| Spezifikation | Nenndurchmesser | Nenndurchfluss | Typische Anwendung | Max. Flüssigkeitsverlust |
|---|---|---|---|---|
| UQD02 | 1/8" (3,2 mm) | 2,27 L/min | Kleine Kaltplatten | 0,020 mL |
| UQD04 | 1/4" (6,4 mm) | 6,44 L/min | Einzel-GPU-Kaltplatte | 0,025 mL |
| UQD06 | 3/8" (9,5 mm) | 11,36 L/min | Multi-GPU, Serverebene | 0,035 mL |
| UQD08 | 1/2" (12,7 mm) | 17,79 L/min | Rack-Verteiler, CDU-Anschluss | 0,070 mL |
Quelle: OCP UQD Specification v2.0.1 | Weitere Kenndaten: Betriebsdruck max. 6,89 bar, Steckzyklen ≥5.000, Farbcodierung rot/blau
CDU-Anschlusskonfigurationen nach Hersteller
| CDU-Hersteller / -Baureihe | Sekundärseitiger Anschlusstyp | Anmerkung |
|---|---|---|
| nVent RackChiller (CDU40/100/800) | CGB25, Triclamp | Je nach Baugröße unterschiedlich |
| Parker Hannifin CDT/CDB-Serie | Gewindeanschluss, Blind-Mate | CDB für modulare Pumpenanwendungen |
| Vertiv Liebert XD | UQD08 (OCP-konform) | Zunehmende Standardisierung |
| CoolIT Systems | Herstellerspezifisch oder UQD08 | Projektabhängig konfigurierbar |
| Boyd / Asetek | UQD06/UQD08 (OCP-konform) | OCP-konform seit 2024 |
Wichtig bei der Lastbank-Spezifikation
Die sekundärseitige Anschlussschnittstelle der Lastbank muss werkseitig auf das Ziel-CDU-Modell abgestimmt werden. Adapterlösungen vor Ort erhöhen das Leckagerisiko und erzeugen zusätzlichen Druckabfall. Bei der Angebotsanfrage immer das CDU-Modell und den Anschlusstyp angeben.
Dimensionierung: Durchfluss und Druckabfall
Für ein 100 kW CDU mit PG25-Kühlmittel und 15 K Temperaturdifferenz:
| Parameter | Wert | Berechnung |
|---|---|---|
| Erforderlicher Durchfluss | ≈100 L/min | 100 kW / (3,8 kJ/kg·K × 15 K × 1,05 kg/L) |
| UQD08 Einzeldurchfluss | 17,79 L/min | Nenndurchfluss pro UQD08-Kreis |
| Erforderliche parallele Kreise | 6–8 × UQD08 | 100 ÷ 17,79 ≈ 5,6 → mit Sicherheitsfaktor 1,2–1,3 |
| Druckabfall pro UQD-Paar | 0,1–0,3 bar | Bei Nenndurchfluss |
| Gesamtdruckabfall Lastbank | Muss innerhalb der Pumpenförderhöhe liegen | Summe: interne Rohrleitungen + Heizelemente + Steckverbinder |
Kühlmittelkompatibilität
| Kühlmittel | Geeignete Dichtungswerkstoffe | Geeignete Rohrwerkstoffe | Hinweis |
|---|---|---|---|
| PG25 (25 % Propylenglykol) | EPDM | Edelstahl 316L, Kupfer | Industriestandard für die meisten CDU-Sekundärkreisläufe |
| Deionisiertes Wasser | EPDM, Viton | Edelstahl 316L (kein Kupfer) | Korrosionsrisiko bei Kupfer; erfordert strenge Wasserqualitätskontrolle |
| Fluorierte Dielektrika | FFKM (Perfluorelastomer) | Edelstahl 316L | Eingesetzt bei Immersionskühlung; aggressive Quellung bei Standard-Elastomeren |
4. Kommunikationsprotokoll-Integration
Übersicht der CDU-Kommunikationsschnittstellen
| Protokoll | Verbreitung | Typische Nutzung | Lastbank-Integration |
|---|---|---|---|
| Modbus TCP | Nahezu universell | Temperatur, Durchfluss, Druck, Pumpenstatus, Alarmcodes (Read); Temperatursollwert, Pumpendrehzahl (Write) | Standard — passive Überwachung und aktive Steuerung |
| Modbus RTU (RS485) | Häufig bei Standalone-CDU | Wie Modbus TCP, geringere Bandbreite | RS485-zu-TCP-Gateway erforderlich |
| SNMP | Mittel — DCIM-orientierte CDU | Trap-basierte Alarme, Statusabfrage | Passive Integration in DCIM/BMS |
| Redfish | Begrenzt — Hyperscale-Kunden | RESTful API für thermische Telemetrie | Projektspezifische Evaluierung |
Passive vs. aktive Integration
| Modus | Funktionsweise | Anwendung | Aufwand |
|---|---|---|---|
| Passiv (Monitor) | Lastbank liest CDU-Parameter, timestamp-synchron mit eigenen Lastdaten → gemeinsamer Bericht | Abnahmeprüfung (FAT/SAT) | Gering — nur Read-Register erforderlich |
| Aktiv (Control) | Lastbank sendet Steuerbefehle an CDU während des Tests (z. B. Temperatursollwertänderung) | Regelgüte-Prüfung, erweiterte Diagnostik | Höher — Write-Register-Freigabe durch CDU-Hersteller erforderlich |
5. Zusammenfassung und Entscheidungshilfe
| Projektphase | Kritische Entscheidung | Empfehlung |
|---|---|---|
| Vor der Bestellung | CDU-Modell und Anschlusstyp bestätigen | Werksseitig vorkonfigurierte Schnittstelle beauftragen |
| Technische Klärung | Kommunikationsprotokoll und Register-Mapping | Passive Modbus-TCP-Integration als Minimum; aktive Steuerung optional |
| Inbetriebnahme vor Ort | Prüfvorlage und Berichtserstellung | Automatisierte Berichterstellung spart Stunden manueller Datenaufbereitung |
Die CDU-Kreislaufvalidierung ist ein technischer Prüfprozess, der Thermodynamik, Fluidmechanik und Kommunikationstechnik vereint. Eine korrekt spezifizierte flüssigkeitsgekühlte Lastbank für die CDU-Kreislaufvalidierung liefert reproduzierbare, rückverfolgbare Ergebnisse — ohne manuelle Datenkonsolidierung und ohne Improvisation vor Ort.
Für Projekte mit spezifischen CDU-Konfigurationen besprechen wir Ihre Anforderungen gerne im Detail.
Quellen und Referenzen:
Grand View Research — Data Center Liquid Cooling Market Report (2026).
OCP UQD Specification v2.0.1 — Universal Quick Disconnect Standard.
Intel Universal Quick Disconnect Interoperability Alliance (August 2025).
Schneider Electric — GB200 NVL72 Validierungstests, OCP Global Summit 2025.
ResearchAndMarkets — Data Center Liquid Cooling Market Report 2026.
ASHRAE TC 9.9 — Liquid Cooling Guidelines for Datacom Equipment Centers.
Die genannten CDU-Hersteller und Anschlusstypen basieren auf öffentlich zugänglichen Produktdokumentationen.
