Einleitung
Wenn Lastbänke zur Generator-Belastungsprüfung oder zur Validierung von Stromversorgungs- und Kühlsystemen in Rechenzentren eingesetzt werden, dreht sich die Diskussion fast immer um das zu prüfende Gerät. Hat der Generator die Frequenz gehalten? Hat das Kühlsystem den Sollwert eingehalten? Berechtigte Fragen – aber jeder, der Zeit auf einem Testgelände verbracht hat, weiß: Die Lastbank selbst ist alles andere als ein passives Werkzeug.
Eine Lastbank ist ein elektrisches Hochleistungsgerät mit hoher Wärmeentwicklung. Sie läuft über Stunden mit Hunderten von Kilowatt, oft im Freien, oft an Orten, die nicht für sie ausgelegt sind. Und sie hat ihre eigenen Probleme – Probleme, die ohne Vorbereitung zu fehlerhaften Messdaten, Testabbrüchen oder Geräteschäden führen.
Dieser Artikel behandelt nicht das Prüfobjekt. Es geht um die Lastbank selbst und darum, was im Feld wirklich passiert.
1. Generator-Belastungstests: Typische Lastbank-Probleme
1.1 Kühlluftstrom: Das Datenblatt erzählt nicht die ganze Geschichte
Jede Lastbank wird mit einem für ihre Nennleistung dimensionierten Kühlventilator ausgeliefert. Das Datenblatt gibt einen Mindestabstand vor – und das war's. In der Praxis treiben drei Faktoren den tatsächlichen Kühlbedarf regelmäßig über den theoretischen Wert hinaus.
| Faktor | Ursache | Auswirkung |
|---|---|---|
| Warmluft-Rückführung | Abluft wird durch Wind oder beengte Aufstellung wieder in den Ansaugbereich geleitet | Anstieg der Ansaugtemperatur → Kühlleistung sinkt → Übertemperaturabschaltung |
| Höhenlage | Geringere Luftdichte ab ca. 1.500 m über NN | Gleiches Luftvolumen transportiert weniger Wärme → effektive Kühlleistung reduziert |
| Thermische Sättigung | Langzeit-Volllastbetrieb: Widerstandselemente und Gehäusestruktur nehmen kontinuierlich Wärme auf | Nach 2–3 Stunden Volllast ist die Wärmeabfuhrlast deutlich höher als zu Testbeginn |
Praxistipp: Verlassen Sie sich nicht ausschließlich auf die Abstandsangaben im Handbuch. Bewerten Sie die Umgebungsbedingungen vor Ort – Temperatur, Höhe, erwartete Testdauer – und planen Sie Reserven ein. Zehn Minuten Umpositionierung sind besser als eine Testunterbrechung nach drei Stunden.
1.2 Hochstrom-Kabelverbindungen: Die unterschätzte Schwachstelle
Generator-Belastungstests bedeuten Ströme von mehreren hundert bis tausend Ampere. Jede Verbindungsstelle ist bei diesen Strömen ein potenzieller Fehlerpunkt.
| Problem | Symptom | Maßnahme |
|---|---|---|
| Lose Anschlussklemmen | Übergangswiderstand erzeugt extreme Hitze an der Klemmstelle; Isolationsschmelzen möglich | Drehmomentprüfung vor jedem Test; thermische Kontrolle nach 10 Min. Volllast |
| Spannungsabfall | Unterdimensionierte oder zu lange Kabel: Lastbank erhält niedrigere Spannung → Leistungsabfall | Kabelquerschnitt mit Reserve auslegen; Spannungsmessung direkt an Lastbank-Klemmen |
| Unsymmetric bei Parallelkabeln | Ungleiche Kabellängen oder Klemmstellen-Zustände → ungleiche Stromverteilung → Einzelkabel überhitzt | Gleiche Kabellängen pro Phase; alle Verbindungen identisch anziehen |
1.3 Schützverschleiß: Tod durch tausend Schaltspiele
Lastbänke schalten Laststufen über Schütze. Bei Generatorprüfungen mit wiederholten Be- und Entlastungszyklen ist der Verschleiß programmiert:
- Lichtbogenerosion an den Kontaktflächen beim Trennen hoher Ströme erhöht schrittweise den Übergangswiderstand
- Irgendwann verschweißt ein Schütz (Stufe klebt) oder schließt nicht mehr (Stufe fehlt)
- Eine fehlende Stufe erzeugt entweder eine Leistungslücke oder – bei Phasenausfall – eine Unsymmetrie
Regelmäßige Widerstandsmessung pro Laststufe und Sichtprüfung der Schütze sind die einzige zuverlässige Prävention.
1.4 Steuerungssysteme unter rauen Umgebungsbedingungen
Generatorprüfungen finden oft im Freien oder unter Wetterschutz statt. SPS und HMI sind nicht immer dafür ausgelegt:
| Umgebungsfaktor | Mögliche Folge | Gegenmaßnahme |
|---|---|---|
| Direkte Sonneneinstrahlung | Schaltschrank-Innentemperatur überschreitet Betriebsbereich der Elektronik → SPS-Fehlverhalten, Neustarts | Sonnenschutz für Schaltschrank; Belüftung sicherstellen |
| Spannungseinbrüche beim Generatorstart | Störung der Steuerschaltungen → HMI-Blackout oder Datenaussetzer | Signal- und Leistungsleitungen strikt getrennt verlegen; stabilisierte Steuerspannung |
| Sonnenlicht auf HMI-Display | Display kaum lesbar → Bedienfehler durch falsch abgelesene Parameter | Hochheiligkeits-Display; Schattierungsmaßnahmen |

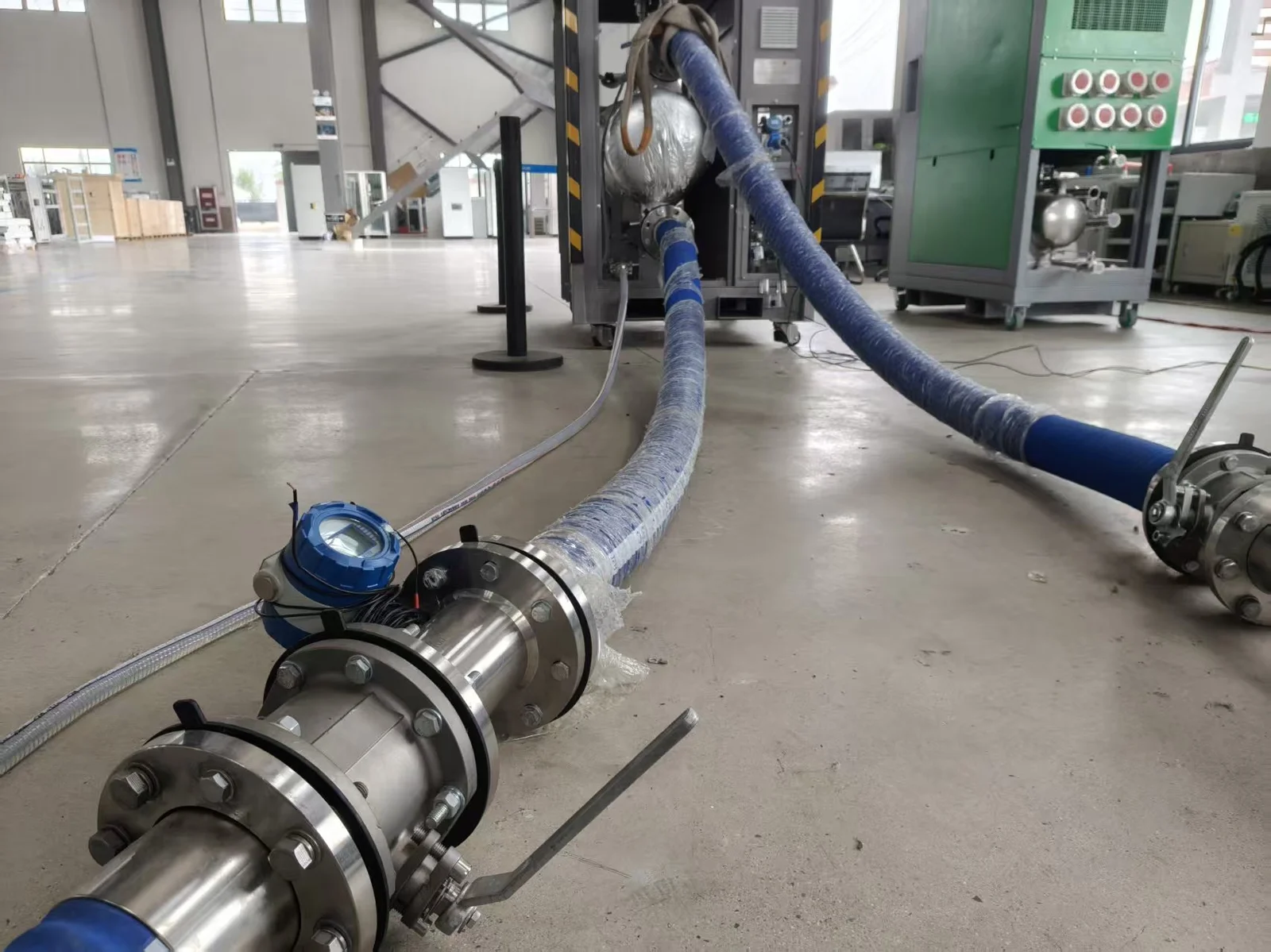

1.5 Flüssigkeitsgekühlte Lastbänke: Kühlmittel-Leckagerisiko
Flüssigkeitsgekühlte Lastbänke müssen an einen externen Kühlkreislauf angeschlossen werden. Hier liegt ein echtes Risiko:
- Schnellkupplungen, die nicht vollständig eingerastet sind, bevor die Umwälzpumpe startet – unter Druck löst sich die Verbindung
- Gealterte oder falsch montierte Dichtringe, die unter Betriebsdruck undicht werden
- Unvollständige Entlüftung nach der Erstbefüllung: Gaseinschlüsse verursachen Druckstöße im Kreislauf
Kritisch bei Auslandsprojekten: Wenn das Herstellerpersonal nicht vor Ort ist und das Kundenteam den Anschluss selbst durchführt, steigt die Leckagewahrscheinlichkeit erheblich. Kühlmittel auf elektrischen Komponenten bedeutet Isolationsversagen oder Kurzschluss. Liefern Sie eine detaillierte Anschluss-Checkliste und ein Anleitungsvideo mit – das ist mehr wert als jede telefonische Fernunterstützung.
2. Rechenzentrumstests: Neue Umgebung, neue Herausforderungen
2.1 Rack-montierte Lastbänke: Wärmestau im geschlossenen System
Lastbänke für Rechenzentren werden typischerweise als Rack-Einheiten in Standard-Schränke eingebaut. Dies schafft ein thermisches Problem, das freistehende Lastbänke nicht kennen:
| Herausforderung | Beschreibung | Empfehlung |
|---|---|---|
| Abwärme-Stau im Rack | Heiße Abluft kann ohne gezielte Absaugung nicht entweichen → lokale Hotspots | Abwärmeabfuhr des Racks vor dem Test gegen Volllast-Wärmeabgabe der Lastbank prüfen |
| Abweichendes Strömungsprofil | Warm-/Kaltgang-Layout ist auf IT-Server ausgelegt – nicht auf resistive Lastbänke | Luftströmung der Lastbank mit Server-Profil abgleichen; Temperatursensoren entsprechend platzieren |
| Thermische Nachbar-Effekte | Mehrere Rack-Lastbänke nebeneinander: Abluft des einen wird vorgewärmte Zuluft des nächsten | Rack-Abstand vergrößern oder Zusatzabsaugung einsetzen |
2.2 Wärmeprofil-Unterschiede: Lastbank vs. reale IT-Last
Bei der Kühlsystemvalidierung mit Lastbänken muss man sich einer Tatsache bewusst sein: Resistive Lastbänke haben ein grundlegend anderes thermisches Verhalten als IT-Server.
Server konzentrieren Wärme am Chip und stoßen sie mit hoher Geschwindigkeit durch interne Lüfter als gerichteten, fokussierten Luftstrom aus – mit steilen Temperaturgradienten. Resistive Lastbänke verteilen die Wärme über eine größere Oberfläche mit diffuserem, langsamerem Abluftstrom.
Die praktische Konsequenz: Die mit Lastbänken gemessene Kühlleistung – Hotspot-Temperaturen, Rücklufttemperaturen, Kühleffizienz – weicht von den Werten ab, die dasselbe Kühlsystem mit realen Server-Lasten erreicht. Durch durchdachte Platzierung der Lastbänke und Temperatursensoren, die das Strömungsbild von Serverabluft annähert, lassen sich die Testergebnisse näher an die Realität bringen.
2.3 Netzwerkintegration im Rechenzentrum
Moderne Lastbänke unterstützen Modbus TCP, SNMP und andere Protokolle für Fernüberwachung. In einer produktiven Rechenzentrumsumgebung erzeugt dies betriebliche Reibung:
- Strenge Netzwerksicherheitsrichtlinien verlangen vorab genehmigte IP-Adressen, freigegebene Ports und VLAN-Konfiguration – abzustimmen mit dem IT-Team des Kunden vor dem Testtag
- Parallele Steuerung mehrerer Lastbänke und zentrale Datenerfassung über das Netzwerk reagieren empfindlich auf Latenz und Paketverlust
Kein Hardware-Defekt – aber ohne vorherige Abstimmung mit der IT-Abteilung verbringt man am Testtag wertvolle Zeit mit Netzwerk-Fehlersuche.
3. Drei Learnings aus dem Feld
|
01 Vorab-Prüfung zahlt sich aus Drehmomentkontrolle an Kabelverbindungen, Filter- und Kanalreinigung, Sichtprüfung Kühlmittelleitungen, Kontrollparameter bestätigen. Zehn Minuten vor jedem Test. Fühlt sich nach Overhead an – bis es eine zweistündige Testunterbrechung verhindert. |
02 Reserven sind kein Luxus Kühlluftstrom mit Reserve planen. Kabelquerschnitt mit Reserve auslegen. Aufstellabstand mit Reserve wählen. Über 30 °C Umgebungstemperatur: Leistungsrücknahme erwägen. Margen sind die Sicherheitsgrenze unter Extrembedingungen. |
03 Probleme dokumentieren Jedes im Test aufgetretene Problem wird dokumentiert – ob geräteseitig oder betriebsbedingt. Mit der Zeit entsteht eine Schnellreferenz, die mehr wert ist als jedes Handbuch. Besonders wenn das Werksteam nicht vor Ort sein kann. |
Fazit
Die meisten Probleme bei Lastbank-Tests sind keine grundlegenden Konstruktionsfehler. Sie entstehen aus dem Zusammenspiel von Einsatzumgebung, Bediengewohnheiten, Wartungsintervallen und technischen Annahmen. Dieses Verständnis kommt mit den Stunden auf echten Testgeländen.
Wir haben unser Lehrgeld in diese Lernkurve eingezahlt. Wenn jemand, der dies liest, auch nur eine dieser Fallgruben bei seinem nächsten Projekt vermeidet, dann hat sich das Schreiben gelohnt.
