Rackmount-Flüssigkeitslastbänke: Von der Anpassung bis zur Inbetriebnahme

Rackmount-Flüssigkeitslastbänke: Von der Anpassung bis zur Inbetriebnahme

Flüssigkeitslastbank Rackmount-Lastbank Rechenzentrum Inbetriebnahme CDU-Prüfung Werksabnahmetest Lastbank Beschaffung KI-Rechenzentrum Modbus TCP Redfish

Projekte liefern, Budgets verwalten, Risiken managen — ein praxisnaher Leitfaden

Dieser Artikel basiert auf unserer praktischen Erfahrung mit der Lieferung von Rackmount-Flüssigkeitslastbänken. Er deckt vier Themen ab, die in nahezu jedem Projektgespräch auftauchen: Anpassung, Werksabnahme, Lieferung und Inbetriebnahme.


1. Anpassungsoptionen

Eine Rackmount-Flüssigkeitslastbank ist kein Standardprodukt von der Stange. Sie basiert auf einer Standardplattform, deren Konfiguration projektspezifisch angepasst wird.

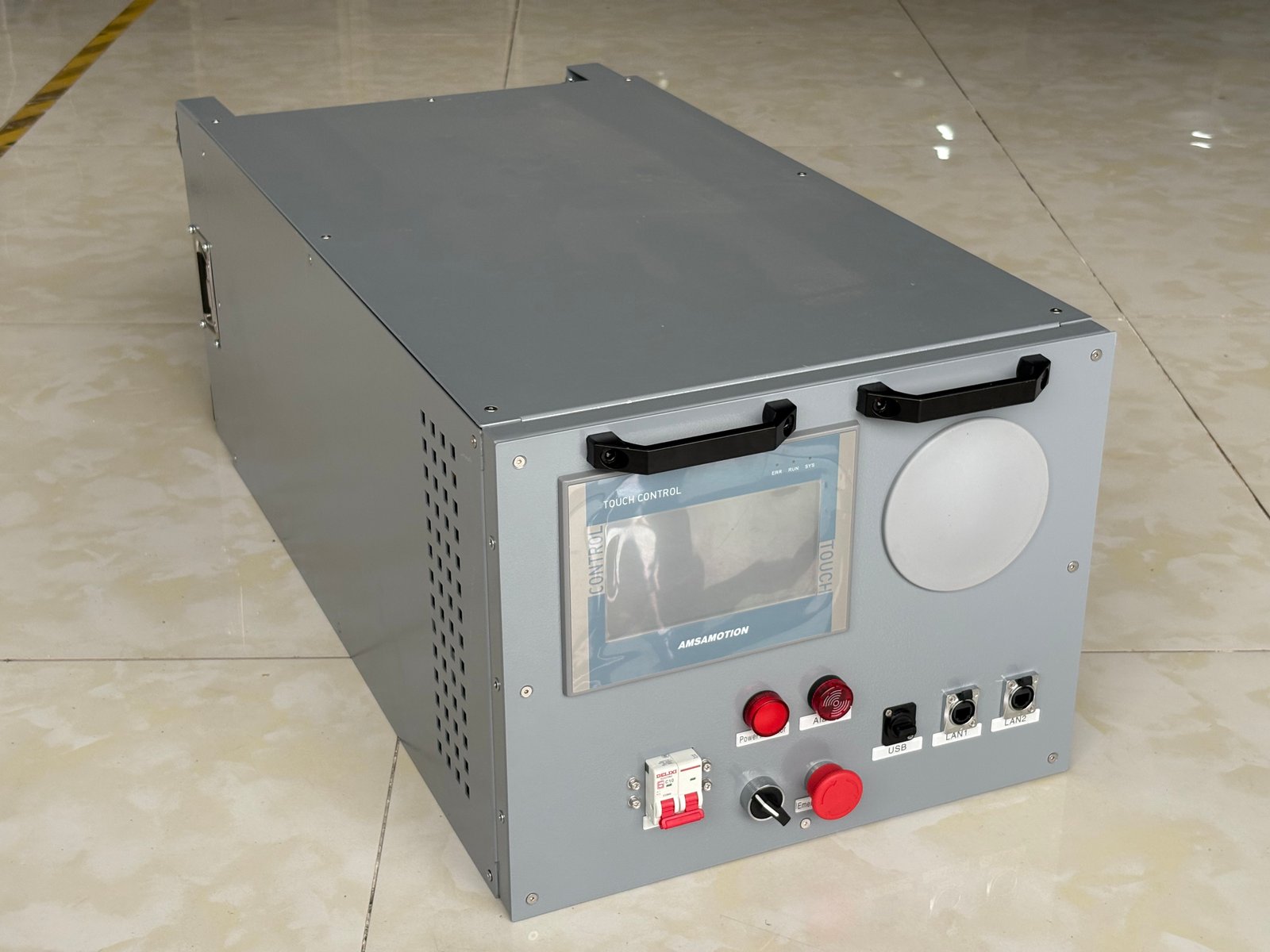

Frontansicht der Rackmount-Flüssigkeitslastbank mit Touchscreen, Not-Aus und Statusanzeigen

Wichtig

Schnittstellenspezifikationen, Kommunikationsprotokolle und Parallelbetrieb haben den größten Einfluss auf die Lieferzeit. Klären Sie diese Punkte in der technischen Abstimmungsphase.

Leistung und Parallelbetrieb

EbeneBeschreibungBeispiel
Schrank-EbeneMehrere Lasteinheiten in einem 19-Zoll-Schrank, elektrisch und kommunikationstechnisch schrankintern gebündeltEin 42HE-Schrank mit 6 Einheiten (≈7HE je 50 kW) liefert 300 kW pro Schrank
Cluster-EbeneMehrere Schränke parallel, zentrale Host-Steuerung4 Schränke × 300 kW = 1,2 MW gesamt

Lastverteilung und Synchronisation erfolgen über die Host-Software. Ein Ausfall einer einzelnen Einheit beeinträchtigt die übrigen nicht.

Parallelbetrieb-Architektur: Einheit zu Schrank zu Cluster

Flüssigkeitsschnittstellen

SpezifikationAnwendungAnschlusstyp
DN25Einzeleinheit 50–100 kW, Niedrigfluss-KreislaufKlemmringverschraubung, Schnellkupplung
DN50Schrank-SammelausgangFlansch, Schnellkupplung
DN100Cluster-HauptleitungFlansch

Bei der Spezifikation der Schnittstelle sind der Betriebsdruck und der Durchflussbereich vor Ort zu bestätigen.

Elektrische Schnittstelle

ParameterStandardAnpassbar
Spannung / Frequenz400 V / 50 Hz480 V / 60 Hz u.a.
KabeleinführungUntenOben, seitlich
AnschlussleistungAbgestimmt auf EinheitenleistungReserve für Erweiterung

Kommunikation und Steuerung

EbeneSchnittstelleProtokollReaktionszeit
LokalSchrank-TouchscreenEchtzeit
RemoteHost-Software / DCIMModbus TCPLAN ≤ 500 ms
ClusterHost zentrale SteuerungModbus TCP / RedfishSynchronisationsintervall konfigurierbar, Standard 1 s

Modbus TCP ist Standard. Redfish wird projektspezifisch bewertet. Proprietäre Protokollanpassungen erfordern zusätzliche Entwicklungszeit.

Schrankanpassung

Standard-19-Zoll-Format (Produktdetails ansehen). Höhe und Tiefe sind anpassbar. Frontplattenfarbe, Siebdruck-Logo und Typenschildinhalt werden projektspezifisch festgelegt.

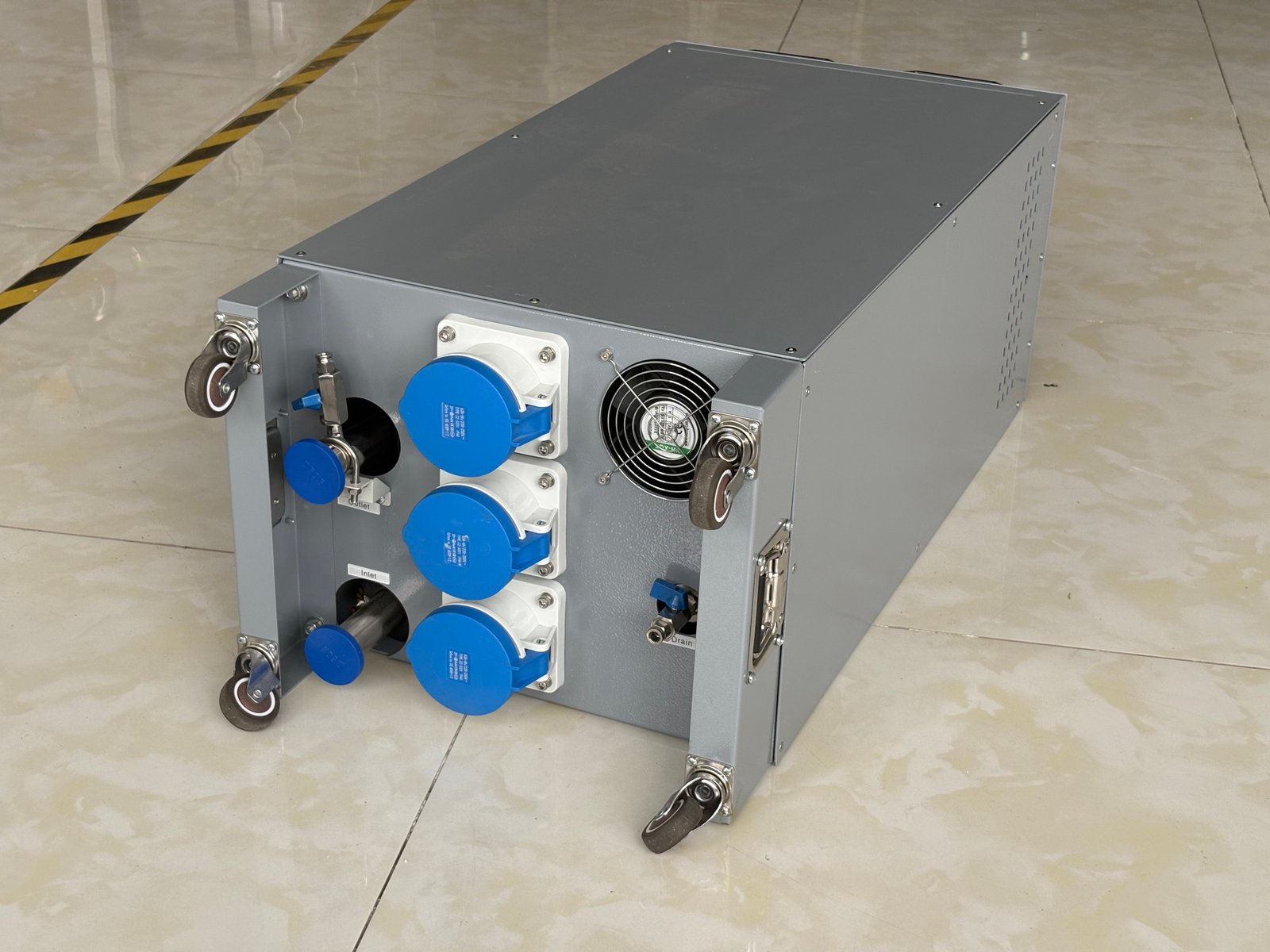

Rückseite: Flüssigkeitsanschlüsse (DN25/DN50/DN100), elektrischer Eingang und Kommunikationsanschlüsse

Leistungsbereich

50–100 kW pro Einheit. Schrank-Ebene 300 kW, Cluster-Ebene 1,2 MW.

Schnittstellen

DN25 / DN50 / DN100. Klemmring, Flansch oder Schnellkupplung.

Protokolle

Modbus TCP Standard. Redfish optional. Proprietär auf Anfrage.


2. Werksabnahmetests

Jede Einheit durchläuft vor dem Versand eine vollständige Testsequenz. Prüfberichte mit Messdaten liegen der Lieferung bei.

Leistungsstufenbelastung

StufeDauerAufgezeichnete Parameter
25%≥ 30 minDreiphasenspannung, Strom, Wirkleistung, Leistungsfaktor
50%≥ 30 minZusätzlich: Kühlkreislauf Ein-/Austrittstemperatur, Durchfluss
75%≥ 30 minWie oben
100%≥ 2 hVollständiger Parametersatz, kontinuierliche Aufzeichnung

Volllastbetrieb mindestens zwei Stunden. Alle elektrischen Parameter müssen innerhalb der Designtoleranz bleiben.

Temperaturgleichmäßigkeit

Dies ist der zentrale Werksabnahmetest für Flüssigkeitslastbänke. Ziel ist nicht die „Regelgenauigkeit“, sondern der Nachweis, dass die Wärme gleichmäßig abgeführt wird.

Vorgehen: Unter Volllast werden 2–4 Temperatursensoren an kritischen Punkten des Wärmetauscher-Strömungswegs platziert (typischerweise am Ein- und Austritt sowie entlang der internen Strömungskanäle). Gleichzeitig werden Durchfluss und Druck überwacht.

PrüfkriteriumGrenzwert
Temperaturanstiegsabweichung zwischen Messpunkten≤ 2 °C
AustrittstemperaturkurveGlatt, keine Sprünge
WT Ein-Austritt ΔT vs. theoretischer WertAbweichung ≤ 5%
DurchflussstabilitätSchwankung ≤ ±3% des Nennwerts
LeitungsdruckInnerhalb des Betriebsbereichs, keine Abnormalitäten

Ein Messpunkt mit deutlich höherem Temperaturanstieg weist auf eine Strömungstotzone hin — die interne Kanalführung oder der Leitungsanschluss muss überprüft werden.

Temperaturgleichmäßigkeitstest: Sensorpositionen und Strömungsweg

Dichtheitsprüfung

ParameterWert
Prüfdruck1,5× Betriebsdruck, mindestens 6 bar
Haltezeit≥ 30 min
Bestanden beiDruckabfall ≤ 0,1 bar, keine Leckage an Verbindungen oder Schweißnähten

Hinweis

Der interne Leckagesensor muss während der gesamten Prüfung trocken bleiben (nicht auslösen).

Kommunikations- und Steuerungstest

Lokale Steuerung: Touchscreen-Bedienung ohne spürbare Verzögerung. Datenaktualisierung ≤ 1 s.

TestMethodeStandard
DatenabfrageAbfrage aller Register (Temperatur, Leistung, Durchfluss, Alarme)Kein Timeout
BefehlsschreibenSollwert, Start/Stopp, SchwellwertänderungenRegister korrekt aktualisiert
Dauerlauf10 Minuten kontinuierliche KommunikationNull Paketverlust

Cluster-Steuerung (mindestens 2 Einheiten im Test):

TestStandard
GesamtleistungsverteilungSumme aller Teileinheiten = Sollwert, Verteilung abgeschlossen ≤ 2 s
Einzelfehler-IsolationVerbleibende Einheiten gleichen automatisch aus, Abschluss ≤ 3 s
Fehlerbehebung und WiedereingliederungLast wird neu verteilt, Cluster resynchronisiert

Sicherheitsschutz — Einzeln ausgelöst

SchutzAuslösungErwartete ReaktionReaktionszeit
ÜbertemperaturDurchfluss reduzieren, bis Austrittstemperatur Schwelle überschreitetAutomatische Lastreduzierung oder Abschaltung≤ 2 s
LeckageerkennungFlüssigkeit auf Sensor aufbringenAlarm + Abschaltung, Anzeige lokal und auf Host≤ 2 s
Niedriger DurchflussEinlassventil schließen oder drosselnAlarm + Lastreduzierung≤ 3 s
Not-AusNot-Aus-Taster drückenHauptstromkreis spannungslos, alle Lasten getrenntSofort
NetzwiederkehrStromversorgung 10 s unterbrechen, dann wiederherstellenGerät bleibt aus, erfordert manuelle Wiederinbetriebnahme

Elektrische Sicherheit

PrüfungNormBestanden
Isolationswiderstand500 V Megohmmeter, Hauptstromkreis gegen Erde≥ 1 MΩ
SpannungsprüfungAC 1500 V, 1 MinuteKein Durchschlag, kein Überschlag
SchutzleiterprüfungErdungsklemme zu allen Metallteilen≤ 0,1 Ω

Dokumentation

DokumentInhalt
WerksprüfberichtMessdaten aller oben genannten Tests, Zeitstempel, Prüferunterschrift
KalibrierzertifikateTemperatursensoren, Durchflussmesser, Spannungs-/Stromwandler
Konformitätserklärung
DruckprüfberichtProtokoll der Druckhalteprüfung des Kühlkreislaufs

3. Lieferung

Lieferzeit

KonfigurationLieferzeit
Standard (keine Anpassung)6–8 Wochen ab Auftragsbestätigung
AnpassungAuswirkung auf Lieferzeit
Nicht-Standard Flüssigkeitsschnittstelle+2–3 Wochen
Proprietäre Protokollentwicklung+2–4 Wochen (komplexitätsabhängig)
Nicht-Standard Leistungskonfiguration+2–3 Wochen

Bei mehreren Anpassungen gilt die längste Einzelposition, nicht die Summe.

Verpackung

SchichtMaterialNorm
Kreislauf-VorbereitungEntleert + KorrosionsschutzAlle Flüssigkeitsanschlüsse mit Stopfen
InnenFeuchtigkeitsschutzbeutelVollständig versiegelt
MitteMaßgefertigte Schaumstoffpolster (EPE/EVA)An Geräteform angepasst
AußenBegaste HolzkisteISPM 15 konform
Verpackungsablauf: Entleeren und Korrosionsschutz zu Schutzbeutel zu Polster zu ISPM-15-Kiste

Transport

MethodeLaufzeitAnwendung
Seefracht4–6 Wochen zu europäischen Haupthäfen (Hamburg, Rotterdam, Antwerpen)Standardprojekte
Luftfracht5–7 TageEilprojekte, Kleinserien

Versanddokumente: Handelsrechnung, Packliste, Ursprungszeugnis, Frachtbrief.

Wareneingangsprüfung

SchrittPrüfung
1. AußenverpackungBeschädigungen, Wasserspuren, Kippspuren
2. Auspacken und AbgleichenModell, Menge, Zubehör (Kabel, Kommunikationsleitungen, Montagematerial, Handbücher)
3. SichtprüfungFrontplatte, Anschlüsse, Leitungen auf Transportschäden
4. LeitungenAlle Stopfen an Flüssigkeitsanschlüssen fest und vorhanden
5. Elektrischer RaumKeine losen Verkabelungen, keine Fremdkörper
6. Einschalten (optional)Strom ohne Last, überprüfen, ob Steuerung startet

Bei Anomalien: Fotografieren und sofort Lieferanten kontaktieren. Transportschäden müssen innerhalb von 48 Stunden nach Erhalt gemeldet werden.

Installation und Inbetriebnahme

SchrittTätigkeit
PositionierungMechanische Befestigung, waagerechte Ausrichtung prüfen
RohrleitungenFlüssigkeitskühlleitungen anschließen, Dichtheit prüfen
ElektrikStromversorgung, Kommunikationskabel, Erdung
Befüllen und EntlüftenKühlmittel einfüllen, Leitungen entlüften
InbetriebnahmeSteuerungssystem starten, Parameter prüfen
ProbelaufNiedriglast zu Volllast, schrittweise Validierung

Dauer: 2–3 Arbeitstage. Installation durch Kundenteam (mit Handbuch und Remote-Video-Support) oder mit Vor-Ort-Ingenieur möglich.


4. Prüfung und Wartung

Testszenarien

Szenario 1: CDU-Leistungsprüfung

StufeDauerParameter
25%30–60 minPrimär-Vor-/Rücklauftemp., Sekundär-Vor-/Rücklauftemp.
50%30–60 minPrimär-/Sekundärdurchfluss
75%30–60 minCDU tatsächliche vs. Nenn-Wärmeübertragungsleistung
100%30–60 minVollständiger Parametersatz

Bestanden bei: Sekundärvorlauftemperatur innerhalb des Designs (±1 °C) auf allen Laststufen. Wärmeübertragungseffizienz ≥ 95% des Nennwerts.

CDU und Lastbank-Anschluss: Primär- und Sekundärkreislauf mit Messpunkten

Szenario 2: Volllastsimulation

Wenn Server noch nicht oder nur teilweise installiert sind, simuliert die Lastbank die Wärmelast eines voll bestückten Racks. Ein Server-Leistungsprofil kann importiert werden.

PrüfpunktKriterium
TemperaturstabilitätKeine Drift unter stationärer Volllast
DurchflussverteilungGleichmäßige Verteilung auf alle Racks
LangzeitverhaltenTemperaturanstiegstrend über mehrere Stunden

Szenario 3: Generator + Kühlsystem Verbundtest

PrüfpunktFokus
GeneratorstartStartzeit (typisch 10–15 s)
LastwiederherstellungLastbank stellt Leistungssollwert vor Ausfall wieder her
VolllastbetriebFrequenzstabilität, Spannungsstabilität, Kraftstoffverbrauch
Kühlsystem-WiederanlaufCDU-Neustart und Temperaturerholungszeit

Nach dem Test (Wichtig)

Die Lastbank selbst enthält kein Kühlmittel — Kühlmittel kommt vom CDU oder Kühlkreislauf vor Ort. Nach jedem Test:

SchrittMaßnahmeZweck
1. EntleerenAblassventil öffnen, internen Kühlkreislauf vollständig entleerenVerhindert Korrosion oder mikrobielles Wachstum durch stehende Flüssigkeit
2. AusblasenSaubere, ölfreie, trockene Druckluft von der Einlassseite bis austrittsseitig keine TropfenRestflüssigkeit aus Toträumen entfernen
3. Anschlüsse verschließenStopfen auf alle FlüssigkeitsanschlüsseSchutz vor Staub und Fremdkörpern
4. SichtprüfungÄußeres trocken, keine FlüssigkeitsspurenSchnelle Statusbestätigung vor nächstem Einsatz

Bei Langzeitlagerung: Nach Entleeren und Ausblasen Korrosionsschutz in den Leitungen auftragen.

Wartung

PositionIntervallMaßnahme
RohrverbindungenMonatlichSichtprüfung aller Anschlüsse, Flansche, Ventile auf Leckagespuren
Elektrische AnschlüsseQuartalsweiseSpannungsfrei auf lose Verbindungen prüfen. Verfärbte oder oxidierte Klemmen ersetzen.
ErdungsprüfungQuartalsweiseErdungswiderstand messen, auf Korrosion oder Bruch prüfen
SicherheitsfunktionenHalbjährlichÜbertemperatur, Leckage, Durchfluss einzeln auslösen, Reaktion prüfen
WärmetauscherBei BedarfBei abnormalem ΔT im Gleichmäßigkeitstest Strömungskanäle auf Ablagerungen prüfen
HMI / Host-SoftwareBei BedarfSoftwareversion prüfen, Datenaufzeichnung und Export testen

Dieser Artikel spiegelt unsere Erfahrung mit der Lieferung von Rackmount-Flüssigkeitslastbänken wider. Spezifikationen können projektabhängig variieren. Für ein Angebot oder eine technische Diskussion kontaktieren Sie uns.
