J’ai un projet à livrer, un budget à respecter, des risques à gérer. Donnez-moi une raison solide.

Cet article s’appuie sur notre expérience concrète de livraison de bancs de charge refroidis par liquide en montage rack. Il couvre quatre sujets qui reviennent dans presque toutes les discussions de projet : personnalisation, essais en usine, livraison et mise en service.

1. Options de personnalisation

Un banc de charge refroidi par liquide monté en rack n’est pas un produit standard. Il repose sur une plateforme standard dont la configuration est adaptée au projet. Voici ce que vous pouvez spécifier.

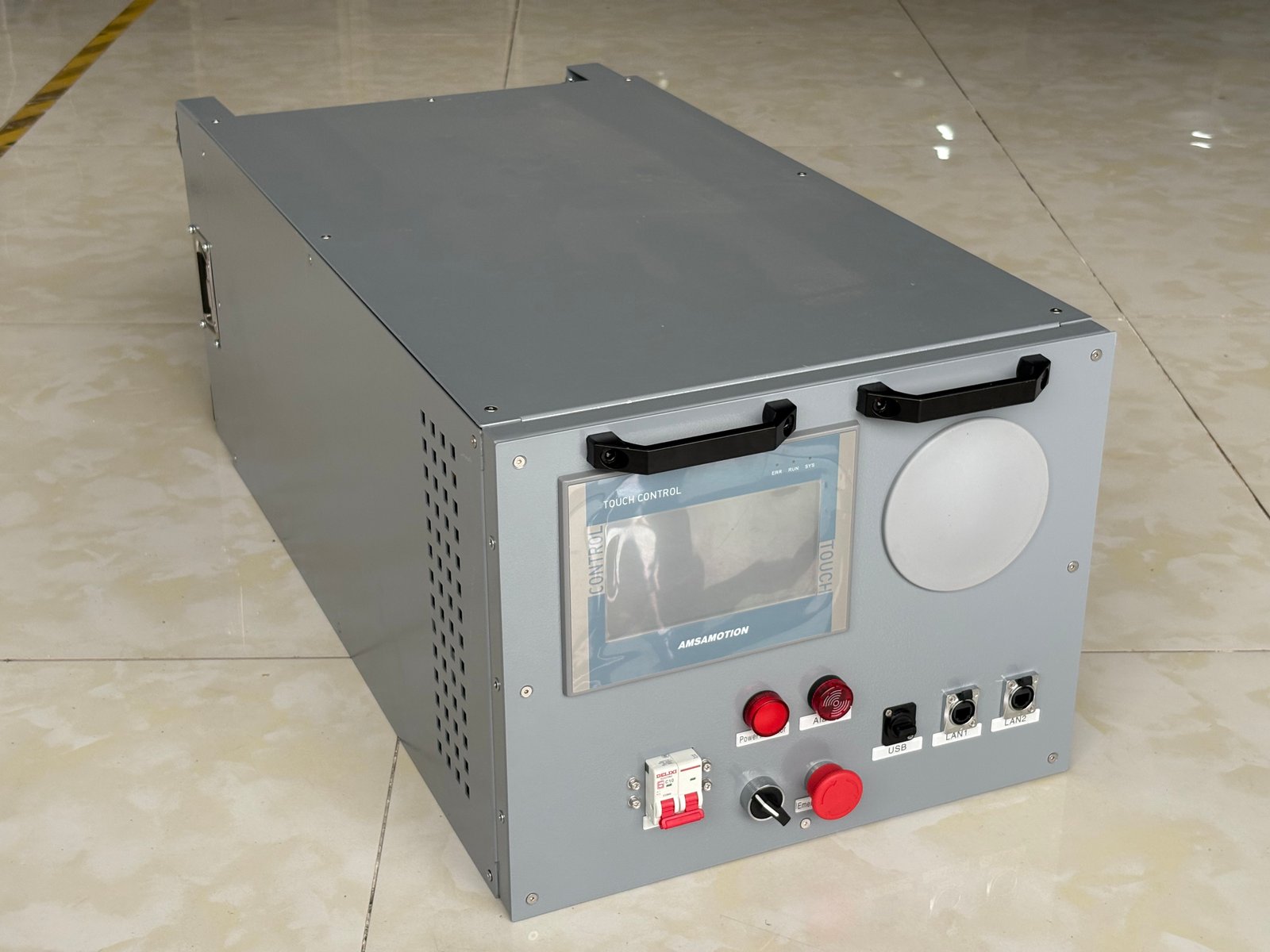

Face avant du banc de charge refroidi par liquide monté en rack : écran tactile, arrêt d’urgence et indicateurs d’état

À retenir

Les spécifications d’interface, les protocoles de communication et la configuration de mise en parallèle ont le plus grand impact sur les délais. Verrouillez ces points lors de la phase d’étude technique.

Puissance et mise en parallèle

Les unités individuelles vont de 50 kW à 100 kW. La mise en parallèle fonctionne à deux niveaux :

Niveau	Description	Exemple
Armoire	Plusieurs unités dans une baie 19 pouces, regroupement électrique et communication interne	Une armoire 42U avec 6 unités (≈7U, 50 kW) = 300 kW par armoire
Cluster	Plusieurs armoires en parallèle, supervision centralisée	4 armoires × 300 kW = 1,2 MW au total

La répartition de charge et la synchronisation sont gérées par le logiciel hôte. La défaillance d’une unité n’affecte pas les autres.

Architecture de mise en parallèle : unité vers armoire vers cluster

Interfaces de refroidissement liquide

Spécification	Application	Type de raccord
DN25	Unité individuelle 50–100 kW, boucle à faible débit	Raccord à compression, connexion rapide
DN50	Sortie collectrice de l’armoire	Bride, connexion rapide
DN100	Conduite principale du cluster	Bride

Confirmez la pression de service et la plage de débit du site lors de la spécification de l’interface.

Interface électrique

Élément	Standard	Personnalisable
Tension / Fréquence	400 V / 50 Hz	480 V / 60 Hz, autres
Entrée de câble	Par le bas	Par le haut, par le côté
Capacité de distribution	Adaptée à la puissance unitaire	Réserve pour extension

Communication et contrôle

Niveau	Interface	Protocole	Réponse
Local	Écran tactile de l’armoire	—	Temps réel
À distance	Logiciel hôte / DCIM	Modbus TCP	LAN ≤ 500 ms
Cluster	Supervision centrale	Modbus TCP / Redfish	Intervalle configurable, défaut 1 s

Modbus TCP est standard. Redfish est évalué par projet. L’adaptation de protocoles propriétaires nécessite un délai de développement supplémentaire.

Adaptation de l’armoire

Format rack 19 pouces standard (voir les détails du produit). La hauteur et la profondeur sont ajustables. La couleur du panneau, le logo et le contenu de la plaque signalétique sont spécifiés par projet.

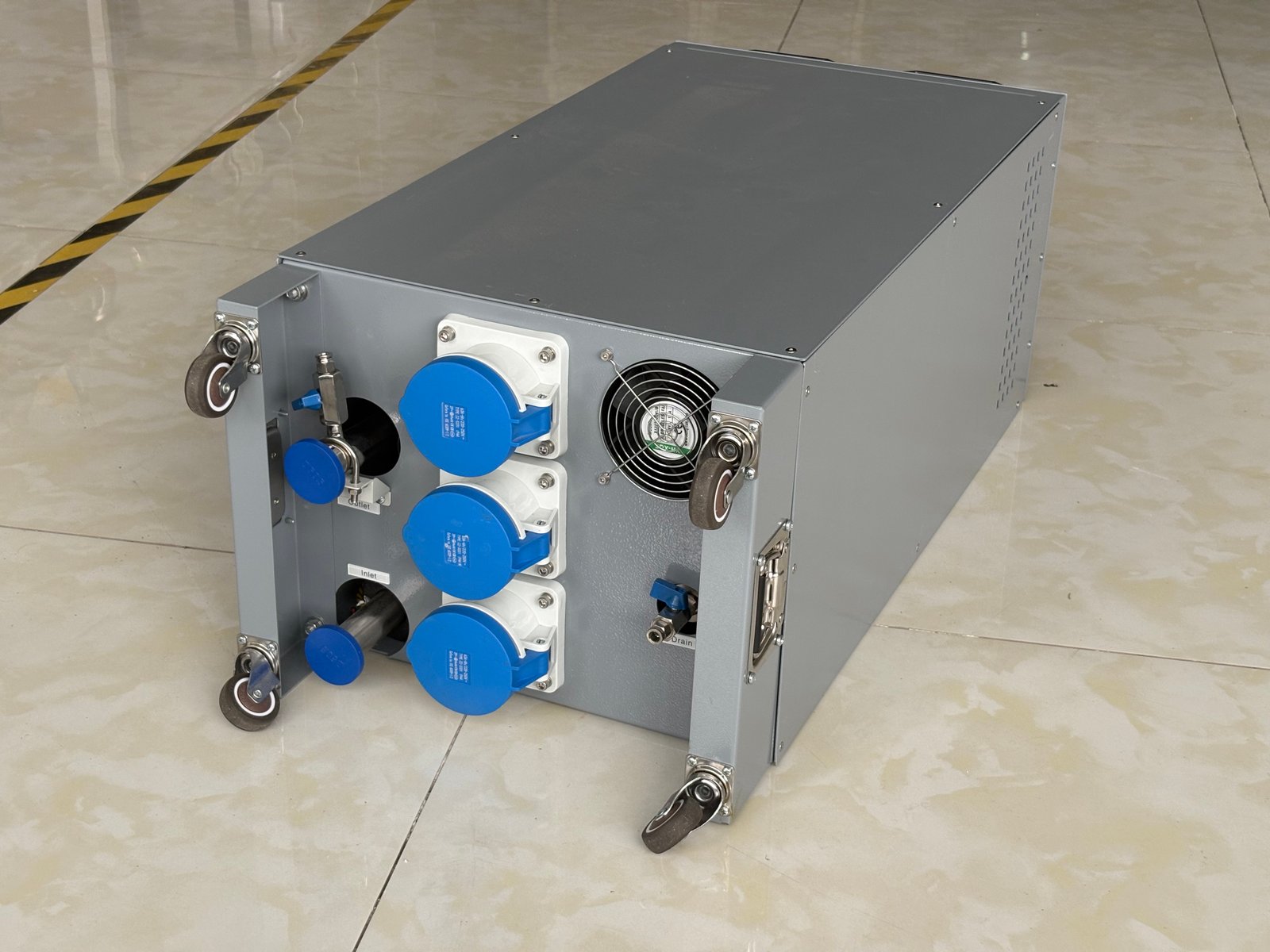

Face arrière : interfaces de refroidissement liquide (DN25/DN50/DN100), entrée électrique et ports de communication

Plage de puissance

50–100 kW par unité. Armoire 300 kW, cluster 1,2 MW.

Spécifications d’interface

DN25 / DN50 / DN100. Compression, bride ou connexion rapide.

Protocoles

Modbus TCP standard. Redfish en option. Propriétaire sur demande.

2. Essais en usine

Chaque unité subit une séquence complète d’essais avant expédition. Les rapports d’essai avec les données mesurées accompagnent la livraison.

CAS N°1 : Chargement par paliers

Palier	Durée	Paramètres enregistrés
25%	≥ 30 min	Tension triphasée, courant, puissance active, facteur de puissance
50%	≥ 30 min	+ Températures entrée/sortie boucle de refroidissement, débit
75%	≥ 30 min	Idem
100%	≥ 2 h	Tous les paramètres, enregistrement continu

CAS N°2 : Uniformité de l’élévation de température

Objectif : vérifier que la chaleur est évacuée uniformément, pas la précision de régulation.

Procédure : sous pleine charge, placer 2–4 capteurs de température aux points clés du chemin d’écoulement de l’échangeur thermique. Surveiller simultanément le débit et la pression.

Critère	Valeur
Écart d’élévation de température entre points	≤ 2 °C
Courbe de température de sortie	Lisse, sans saut
ΔT entrée-sortie vs. valeur théorique	Écart ≤ 5%
Stabilité du débit	Fluctuation ≤ ±3% de la valeur nominale

Test d’uniformité de température : positions des capteurs et chemin d’écoulement

CAS N°3 : Test d’étanchéité

Paramètre	Valeur
Pression d’essai	1,5× pression de service, minimum 6 bar
Durée de maintien	≥ 30 min
Critère de réussite	Chute de pression ≤ 0,1 bar, aucune fuite

Sécurités — Déclenchées une par une

Protection	Déclenchement	Réponse attendue	Délai
Surtempérature	Réduire le débit pour dépasser le seuil	Réduction auto. de charge ou arrêt	≤ 2 s
Détection de fuite	Appliquer du liquide sur le capteur	Alarme + arrêt, affichage local et superviseur	≤ 2 s
Débit faible	Fermer ou étrangler la vanne d’entrée	Alarme + réduction de charge	≤ 3 s
Arrêt d’urgence	Appuyer sur le bouton d’arrêt d’urgence	Coupure du circuit principal	Immédiat
Reprise secteur	Coupure 10 s, puis rétablissement	L’unité reste à l’arrêt, redémarrage manuel requis	—

Documentation fournie à la livraison

Rapport d’essai en usine avec toutes les données mesurées
Certificats d’étalonnage (capteurs de température, débitmètres, transformateurs)
Certificat de conformité
Rapport de test de pression du circuit de refroidissement

3. Livraison

Délais

Configuration standard : 6–8 semaines de la confirmation de commande à l’expédition.

Personnalisation	Impact sur le délai
Interface non standard (hors DN25/DN50/DN100)	+2–3 semaines
Développement de protocole propriétaire	+2–4 semaines
Configuration de puissance non standard	+2–3 semaines

Transport

Fret maritime

4–6 semaines vers les principaux ports européens : Hambourg, Rotterdam, Anvers.

Fret aérien

5–7 jours. Pour projets urgents ou petites quantités.

Contrôle à réception

Liste de contrôle en 6 étapes

Emballage extérieur : dommages, traces d’eau, traces de basculement
Déballage : vérifier modèle, quantité, accessoires (câbles, lignes de communication, matériel de montage, manuels)
Inspection visuelle : panneau, interfaces, tuyauterie — dommages de transport
Tuyauterie : tous les bouchons d’interface en place et bien fixés
Compartiment électrique : aucun câblage desserré, aucun corps étranger
Mise sous tension (optionnelle) : sous tension sans charge, vérifier le démarrage du système de contrôle

Installation et mise en service

Durée : 2–3 jours ouvrés.

Étape	Activité
Positionnement	Fixation mécanique, vérification de l’horizontalité
Tuyauterie	Raccordement des lignes de refroidissement, contrôle d’étanchéité
Électrique	Alimentation, câbles de communication, mise à la terre
Remplissage et purge	Injection du liquide de refroidissement, purge d’air
Initialisation	Démarrage du système de contrôle, vérification des paramètres
Essai	Charge faible à pleine charge, validation progressive

4. Tests et maintenance

Scénario 1 : Validation de performance CDU

Banc de charge connecté à la boucle secondaire du CDU. Chargement par paliers : 25% → 50% → 75% → 100%, 30–60 min par palier.

Critère : température d’alimentation secondaire dans la plage de conception (±1 °C) à tous les paliers. Efficacité d’échange thermique ≥ 95% de la valeur nominale.

Connexion CDU et banc de charge : boucles primaire et secondaire avec points de mesure

Scénario 2 : Simulation pleine charge

Lorsque les serveurs ne sont pas encore déployés, le banc de charge simule la charge thermique d’un rack entièrement peuplé. Un profil de puissance serveur peut être importé.

Points de vérification :

Stabilité de la température en charge thermique complète
Uniformité de la distribution du débit entre les racks
Tendance de l’élévation de température en fonctionnement prolongé

Scénario 3 : Test intégré groupe électrogène + refroidissement

Simuler une panne secteur et vérifier : démarrage du groupe (≤ 15 s), récupération de la charge, stabilité en pleine charge, redémarrage du CDU.

Après chaque test (Important)

Le banc de charge ne contient pas de liquide de refroidissement — celui-ci provient du CDU ou du circuit de refroidissement du site.

1. Vidange

Ouvrir la vanne de vidange, vider complètement le circuit interne.

2. Purge à l’air

Air comprimé propre, sec et sans huile, jusqu’à absence de gouttelettes.

3. Obturation

Installer les bouchons sur toutes les interfaces liquides.

4. Contrôle visuel

Extérieur sec, aucune trace de liquide.

Maintenance périodique

Élément	Fréquence	Action
Raccords de tuyauterie	Mensuelle	Inspection visuelle des raccords, brides, vannes
Bornes électriques	Trimestrielle	Vérification du serrage, remplacer les bornes oxydées
Mise à la terre	Trimestrielle	Mesure de la résistance de terre
Fonctions de sécurité	Semestrielle	Déclencher chaque protection, vérifier la réponse
Échangeur thermique	Selon besoin	Si ΔT anormal, vérifier l’entartrage ou l’obstruction
IHM / logiciel hôte	Selon besoin	Version logicielle, fonctions d’enregistrement et d’export

Cet article reflète notre expérience de livraison de bancs de charge refroidis par liquide montés en rack. Les spécifications peuvent varier selon le projet. Pour un devis ou une discussion technique, contactez-nous.
