Introduction
Quand on utilise un banc de charge pour tester un groupe électrogène ou valider les systèmes électriques et de refroidissement d'un data center, l'attention se porte presque toujours sur l'équipement testé. Le groupe a-t-il tenu la fréquence ? Le refroidissement a-t-il maintenu la consigne ? Questions légitimes. Mais quiconque a passé du temps sur un site de test sait que le banc de charge lui-même est loin d'être un outil transparent.
Un banc de charge est un appareil électrique de forte puissance, à fort dégagement thermique. Il fonctionne à des centaines de kilowatts pendant des heures, souvent en extérieur, souvent dans des espaces qui n'ont pas été conçus pour lui. Et il rencontre ses propres problèmes – des problèmes qui, sans anticipation, conduisent à des données erronées, des tests interrompus, ou des équipements endommagés.
Cet article ne parle pas de l'équipement testé. Il parle du banc de charge lui-même, et de ce qui se passe vraiment sur le terrain.
À RETENIR
La plupart des problèmes rencontrés sur site ne sont pas des défauts de conception. Ils résultent de la combinaison entre l'environnement d'installation, les habitudes opératoires, les cycles de maintenance et les hypothèses techniques. C'est cette compréhension qui distingue une équipe de test expérimentée d'une équipe qui se contente d'appuyer sur des boutons.
1. Tests de Groupes Électrogènes : Ce Qui Arrive au Banc de Charge
CAS N°1 — Débit d'Air de Refroidissement : La Théorie ne Suffit Pas
Le ventilateur d'un banc de charge est dimensionné pour sa puissance thermique nominale. La fiche technique donne une distance de dégagement minimale. En pratique, trois phénomènes poussent régulièrement le besoin réel de refroidissement au-delà de la valeur théorique.
Recirculation d'air chaud. Si l'échappement fait face à un mur, un conteneur, ou simplement à un vent défavorable, l'air chaud est ré-aspiré dans l'admission. La température d'entrée monte, le refroidissement chute, et la protection thermique se déclenche – souvent au milieu d'un test critique.
Altitude. La densité de l'air diminue avec l'altitude. À partir de 1 500 mètres, le même ventilateur déplace le même volume d'air mais évacue nettement moins de chaleur. Sans déclassement pour l'altitude, les limites thermiques sont atteintes plus tôt que prévu.
Saturation thermique. Lors des tests d'endurance de plusieurs heures à pleine charge, les éléments résistifs, la structure interne et les câbles absorbent progressivement la chaleur. Après deux heures, le système de refroidissement fait face à une charge thermique bien supérieure à celle des premières minutes.
Notre approche : ne pas se fier uniquement au schéma de dégagement du manuel. Évaluer les conditions du site – température ambiante, altitude, durée prévue du test – et prévoir une marge. Éloigner les équipements si nécessaire. Dix minutes de repositionnement valent mieux qu'un test arrêté à la troisième heure.
CAS N°2 — Connexions Câbles Haute Intensité : Le Maillon Faible Invisible
Les tests de groupes électrogènes impliquent des courants de plusieurs centaines à milliers d'ampères. À ces niveaux, chaque point de connexion est un point de défaillance potentiel.
- Cosses mal serrées. Un boulon non serré au couple prescrit crée une résistance de contact. Courant × résistance = chaleur. Nous avons vu des connexions assez chaudes pour faire fondre l'isolant – alors que le groupe et le banc de charge semblaient fonctionner normalement sur leurs afficheurs respectifs.
- Chute de tension. Des câbles sous-dimensionnés ou trop longs provoquent une chute de tension suffisante pour que le banc de charge reçoive une tension inférieure à celle délivrée par le groupe. La puissance de sortie chute. Dans les cas extrêmes, la protection sous-tension du banc se déclenche alors que le générateur est parfaitement sain.
- Déséquilibre des câbles en parallèle. Quand plusieurs câbles sont parallélisés par phase, de légères différences de longueur ou de qualité de connexion créent une distribution inégale du courant. Un câble chauffe anormalement pendant que les autres semblent corrects – et le courant total affiché ne donne aucune alerte.
Règle de terrain : vingt minutes de vérification des connexions avant le test valent mieux que deux heures de dépannage en cours de test. Contrôle des couples de serrage, inspection visuelle, et un rapide scan thermique après dix minutes de pleine charge capturent la plupart des problèmes avant qu'ils ne s'aggravent.
CAS N°3 — Usure des Contacteurs : La Panne Programmée
Les bancs de charge commutent les paliers de charge via des contacteurs. Lors des tests de groupes avec cycles répétés de charge/décharge, l'usure est inévitable :
- L'érosion par arc électrique sur les surfaces de contact lors des coupures à haute intensité augmente progressivement la résistance de contact
- Un jour, un contacteur se soude (palier bloqué) ou ne se ferme plus (palier manquant)
- Un palier manquant crée un déficit de puissance ou – si une seule phase est perdue – un déséquilibre qui fausse tout le test
La mesure périodique de la résistance par palier et l'inspection visuelle des contacteurs sont la seule défense fiable.
CAS N°4 — Environnement Hostile et Systèmes de Contrôle
Les tests de groupes électrogènes se déroulent souvent en extérieur ou sous abri. Les automates (PLC) et écrans tactiles (HMI) ne sont pas toujours conçus pour ce qu'ils subissent :
- Armoire de commande exposée au soleil : la température interne peut dépasser la plage de fonctionnement des composants électroniques. Comportement erratique du PLC, redémarrages spontanés, pertes de communication.
- Chute de tension et variation de fréquence au démarrage du groupe : perturbation des circuits de commande, brève extinction de l'écran ou saut de données.
- Lumière directe du soleil sur un écran tactile standard : quasiment illisible. Les erreurs de paramétrage dues à un affichage délavé sont plus fréquentes qu'on ne l'admet.
Une bonne conception d'armoire – boîtier étanche, protection solaire, séparation stricte des câbles signaux et puissance, écrans haute luminosité – fait une grande différence. Mais tous les sites n'ont pas des conditions idéales.

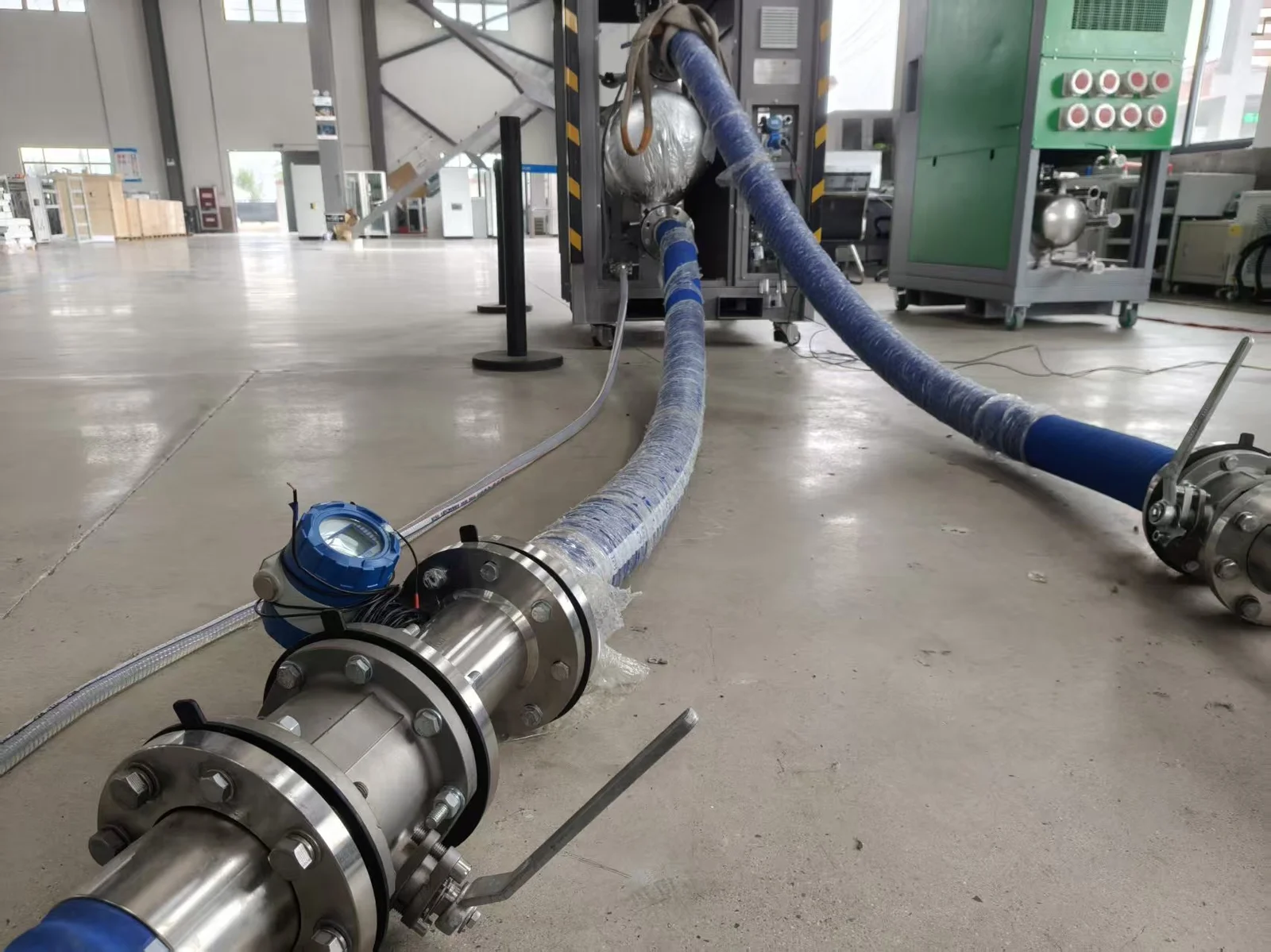

CAS N°5 — Bancs de Charge à Refroidissement Liquide : Le Risque de Fuite
Les bancs de charge refroidis par liquide nécessitent un raccordement à un circuit de refroidissement externe. C'est ici que les choses peuvent mal tourner rapidement :
- Raccords rapides non complètement enclenchés avant le démarrage de la pompe de circulation : la pression monte, le raccord se détache
- Joints vieillissants ou mal installés qui fuient sous pression de service
- Purge d'air incomplète après le remplissage initial : les poches de gaz créent des coups de pression dans le circuit
Ce risque est particulièrement préoccupant pour les projets de mise en service à l'étranger, lorsque le personnel du fabricant n'est pas sur place. C'est l'équipe d'exploitation du client qui effectue le branchement. Si elle n'est pas familiarisée avec les procédures de raccordement liquide, la probabilité de fuite est réelle. Du liquide de refroidissement sur des composants électriques, c'est une défaillance d'isolation ou un court-circuit.
Notre réponse : chaque unité refroidie par liquide est livrée avec une vidéo de raccordement détaillée et une checklist imprimée. Un bon document de livraison vaut plus que n'importe quelle assistance téléphonique à distance.
2. Tests en Data Center : Un Nouvel Ensemble de Défis
🔥
Étranglement Thermique en Rack
Les bancs rack-montés évacuent leur chaleur dans un espace confiné. Sans extraction dédiée, l'air chaud s'accumule et crée des points chauds. Vérifier que la capacité d'extraction du rack correspond à la puissance thermique pleine charge du banc.
🌡️
Profil Thermique Différent
La chaleur d'un banc résistif est diffuse et lente ; celle d'un serveur IT est concentrée et rapide. Les résultats de refroidissement mesurés avec un banc de charge diffèrent de ceux obtenus avec des serveurs réels. Placer les capteurs en conséquence.
🌐
Intégration Réseau
Modbus TCP et SNMP en environnement data center exigent une coordination préalable avec l'équipe IT : adresses IP, ports, VLAN. Sans cela, le jour du test se transforme en session de dépannage réseau.
3. Trois Leçons Apprises sur le Terrain
① La vérification avant test est un investissement, pas un coût
Contrôle des couples de serrage, nettoyage des filtres et conduits, inspection visuelle des lignes de refroidissement, confirmation des paramètres de contrôle. Dix minutes avant chaque test. Cela ressemble à du temps perdu – jusqu'à ce que cela évite deux heures d'arrêt en plein test.
② Les marges de conception ne sont pas optionnelles
Débit d'air avec marge. Section de câble avec marge. Distance d'installation avec marge. Au-dessus de 30 °C ambiant, envisager le déclassement. Les marges qui semblent du gaspillage en conditions normales deviennent la limite de sécurité en conditions extrêmes.
③ Documenter tout ce qui casse
Chaque problème rencontré en test – matériel ou opérationnel – est consigné. Avec le temps, cela devient une référence rapide qui vaut plus que n'importe quel manuel. Particulièrement quand l'équipe usine ne peut pas être sur place.
Pour Conclure
La plupart des problèmes rencontrés lors des tests avec bancs de charge ne sont pas des défauts fondamentaux de l'équipement. Ils naissent de l'intersection entre les conditions de site, les habitudes des opérateurs, les intervalles de maintenance et les hypothèses techniques. Cette compréhension vient avec les heures passées sur de vrais sites de test.
Nous avons payé notre écot à cette courbe d'apprentissage. Si quelqu'un qui lit ceci évite ne serait-ce qu'un de ces écueils lors de son prochain projet, le temps passé à l'écrire en valait la peine.
