Les racks IA atteignent 132 kW. La boucle CDU doit être validée avant l'installation des serveurs.
Les racks NVIDIA GB200 NVL72 consomment environ 132 kW par rack en conditions réelles, selon les données de validation de Schneider Electric. La prochaine génération Vera Rubin vise 200 kW et au-delà. À ces densités, l'unité de distribution de liquide de refroidissement (CDU) est le composant le plus critique de la chaîne thermique. La validation indépendante de la boucle CDU avant le déploiement des serveurs de production fait désormais partie de la séquence de commissioning standard.
En quelques chiffres
Marché mondial du refroidissement liquide pour data centers : 6,7 Mds USD en 2025 → 29,5 Mds USD d'ici 2033 (CAGR 20,1 %, Grand View Research). Avant 2022, plus de 90 % des data centers utilisaient exclusivement le refroidissement par air. En 2026, 38 % des data centers d'entreprise prévoient d'adopter le refroidissement liquide (Uptime Institute).
1. Ce que couvre la validation de boucle CDU
2. Le rôle du banc de charge à refroidissement liquide

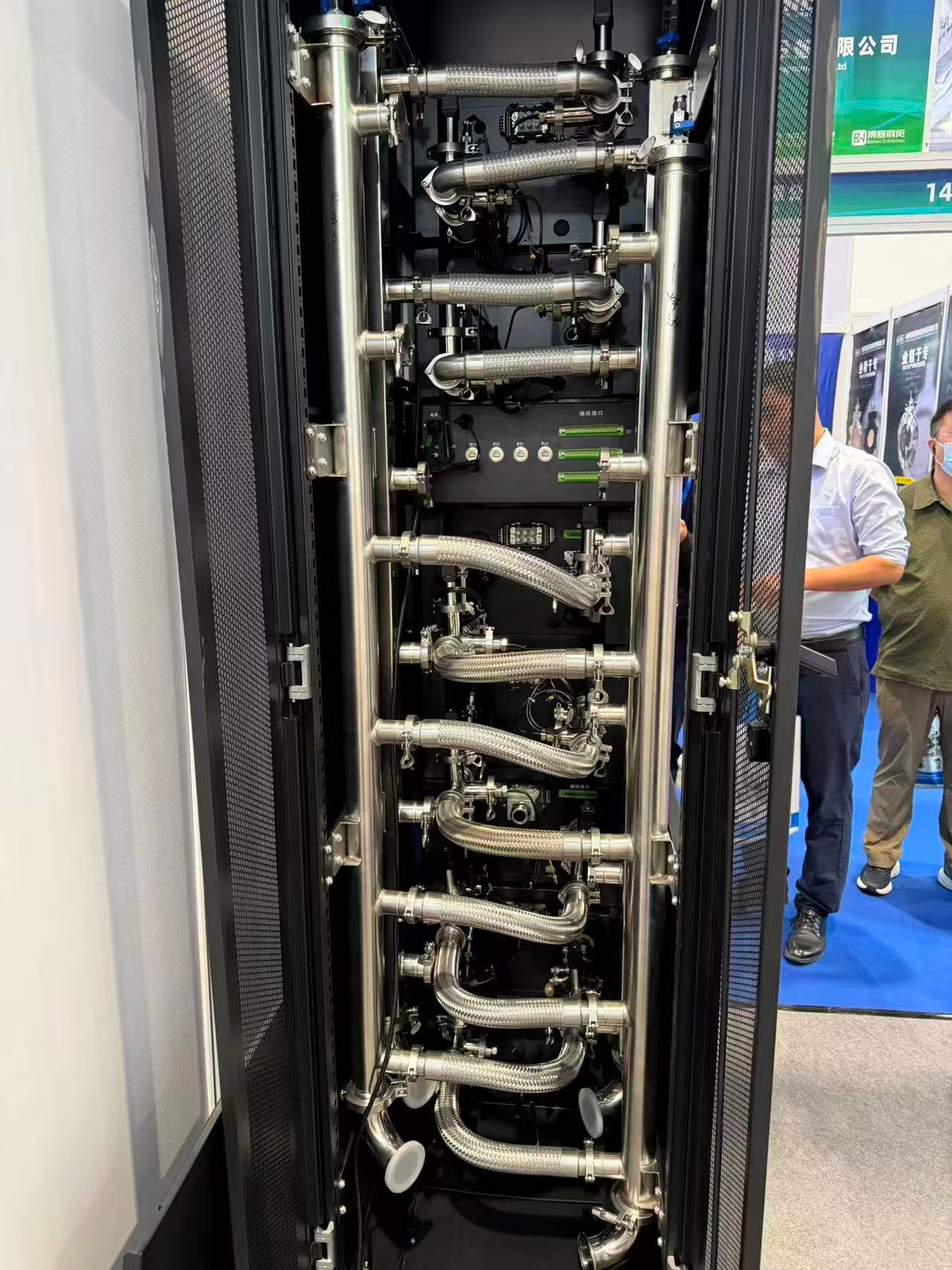

Un banc de charge à refroidissement liquide fournit une source de charge thermique contrôlable, répétable et quantifiable pour la validation de boucle CDU.
⚡
Charge par paliers
Incréments de 1 kW. Identification précise de la limite de régulation du CDU.
🔬
Simulation transitoire
Sauts de charge programmables pour valider la réponse dynamique du CDU.
📊
Rapport automatisé
Acquisition continue ≥1 Hz. Rapport généré automatiquement — pas de compilation CSV manuelle.
🛡️
Protection
Délestage automatique sur défaut de débit. Protection surchauffe. Arrêt d'urgence.
🔗
Intégration Modbus
Surveillance passive ou contrôle actif du CDU. Horodatage synchronisé.
🔄
Mise en parallèle
Contrôleur maître pour plusieurs bancs. Adapté aux CDU de 500 kW–1 MW.
3. Connecteurs UQD et chaîne d'interface physique du CDU
UQD (Universal Quick Disconnect) est un standard ouvert de connecteur rapide pour le refroidissement liquide, développé par Intel dans le cadre de l'Open Compute Project (OCP). Avant la normalisation UQD, chaque fabricant utilisait des connecteurs propriétaires — rendant les cold plates, manifolds et CDU de différentes marques incompatibles entre eux.
Spécifications UQD (OCP v2.0.1)
| Spécification | Diamètre | Débit nominal | Application typique |
|---|---|---|---|
| UQD02 | 1/8" (3,2 mm) | 2,27 L/min | Petites cold plates |
| UQD04 | 1/4" (6,4 mm) | 6,44 L/min | Cold plate GPU simple — le plus courant |
| UQD06 | 3/8" (9,5 mm) | 11,36 L/min | Multi-GPU, niveau serveur |
| UQD08 | 1/2" (12,7 mm) | 17,79 L/min | Manifold rack, connexion CDU |
Source : OCP UQD Specification v2.0.1 | Pertes fluides <0,025 mL/cycle, 5 000 cycles, pression max. 6,89 bar, codage couleur rouge/bleu
À retenir
L'UQD est désormais le standard de facto pour les interfaces de refroidissement liquide. En août 2025, Intel a lancé l'Universal Quick Disconnect Interoperability Alliance avec des partenaires certifiés dont Danfoss, Stäubli et CPC — réalisant une véritable interchangeabilité entre marques après 250 échantillons testés dans 32 catégories d'essais.
Chaîne physique CDU → rack
Implications pour le banc de charge
① Correspondance des connecteurs
Chaque marque de CDU a ses propres raccords côté secondaire. Le banc de charge doit être préconfiguré en usine pour le modèle de CDU cible. Les adaptateurs sur site augmentent le risque de fuite et la perte de charge.
② Compatibilité du fluide caloporteur
PG25 (25 % propylène glycol) : compatible EPDM — standard industriel. Eau déminéralisée : compatible inox 316L, risque de corrosion pour le cuivre. Fluides diélectriques : exigent des joints FFKM (perfluoroélastomère).
③ Budget de débit et perte de charge
Pour un CDU de 100 kW en PG25 avec ΔT 15 K : débit requis ≈ 100 L/min. Un circuit UQD08 ne fournit que 17,79 L/min → 6 à 8 circuits en parallèle nécessaires. Chaque paire UQD ajoute 0,1–0,3 bar de perte de charge.
4. Intégration du protocole de communication
Protocoles courants des contrôleurs CDU
| Protocole | Adoption | Données accessibles |
|---|---|---|
| Modbus TCP | Quasi universel | Température, débit, pression, état pompe, codes alarme (lecture) ; consigne température, vitesse pompe (écriture) |
| Modbus RTU (RS485) | Fréquent sur CDU autonomes | Identique à Modbus TCP, bande passante réduite |
| SNMP | Moyen — CDU orientés DCIM | Traps d'alarme, interrogation d'état |
Deux modes d'intégration
5. En résumé
La validation de boucle CDU est un processus d'essai technique qui croise la thermodynamique, la mécanique des fluides et les protocoles de communication. Un banc de charge à refroidissement liquide pour validation de boucle CDU correctement spécifié fournit des résultats reproductibles et traçables — sans consolidation manuelle des données et sans improvisation sur site.
Vous planifiez une campagne de validation CDU ?
Nous pouvons vous aider à spécifier le banc de charge adapté à votre modèle de CDU et à vos objectifs de test. Contactez-nous pour en discuter.
Sources et références :
Grand View Research — Data Center Liquid Cooling Market Report (2026).
OCP UQD Specification v2.0.1 — Standard Universal Quick Disconnect.
Intel Universal Quick Disconnect Interoperability Alliance, août 2025.
Schneider Electric — Tests de validation GB200 NVL72, OCP Global Summit 2025.
ResearchAndMarkets — Data Center Liquid Cooling Market Report 2026.
ASHRAE TC 9.9 — Liquid Cooling Guidelines for Datacom Equipment Centers.
Les noms de fabricants et types de connecteurs mentionnés proviennent de documentations produits publiquement accessibles.
